Đấu tủ điện

Chuẩn bị trước khi đấu tủ điện

- Bản vẽ single line

- Bản vẽ wiring chi tiết

- Vật tư thiết bị điện: Vỏ tủ điện, MCB, contactor, relay, timer, phao…

- Phụ kiện đấu tủ điện như: máng điện, thanh ray, dây điện, đầu cos, ống lồng

- Đồ nghề đấu điện: máy khoan, máy cắt, kìm cắt, kìm bấm có, tua vít…

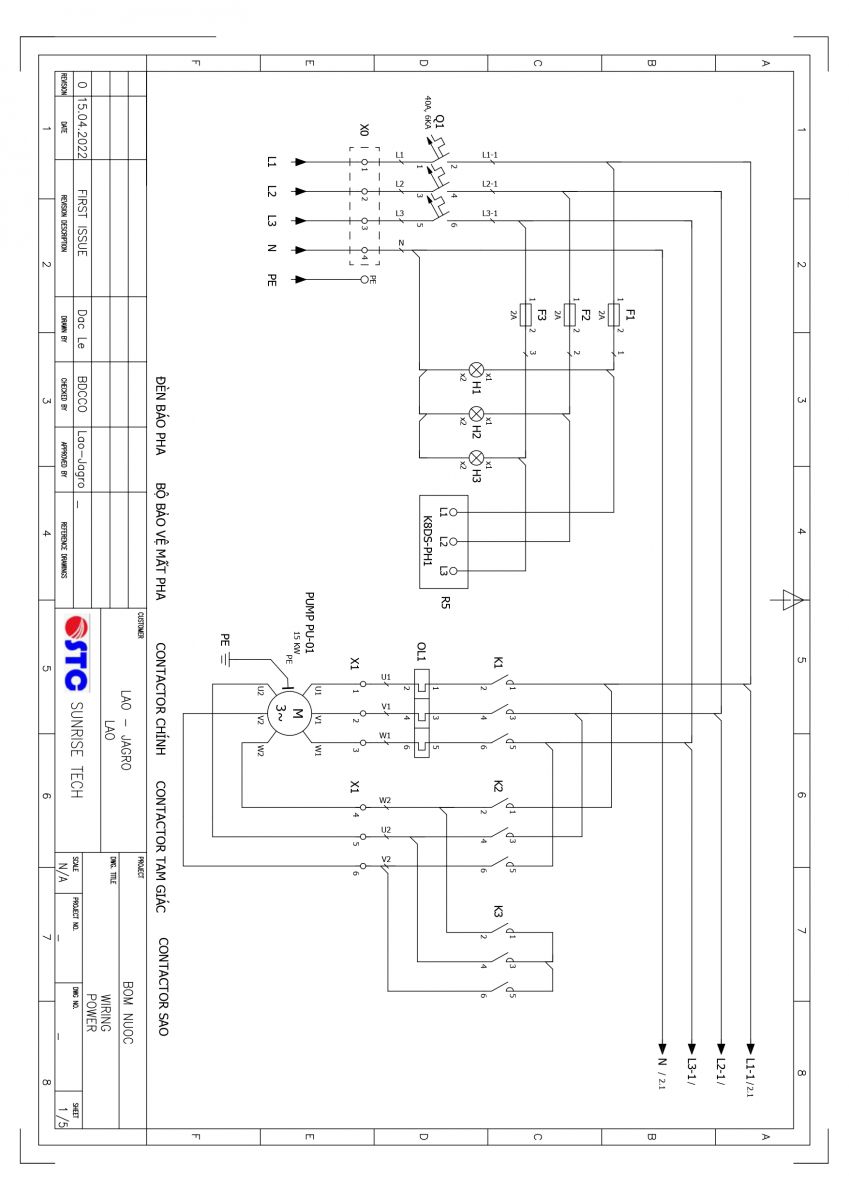

Đấu tủ điện – bản vẽ chi tiết

Cách đấu tủ điện 3 pha

- Chú ý điện 3 pha ở việt nam có điện áp giữa các dây pha là 380VAC - 400VAC, và điện áp giữa dây pha và dây trung tính là 220VAC.

- Khi mất pha trung tính của nguồn 3 pha sẽ bị cháy thiết bị. Đây là điều rất cần chú ý khi làm việc với điện 3 pha.

- Cần phải chia tải 3 pha cho đều để tải trên 3 pha cân đối nhau, nếu tải không đều sẽ làm dòng điện trên dây pha bên cao bên thấp.

- Các động cơ 3 pha thì tiêu thụ dòng trên 3 pha tương đối cân bằng nhau

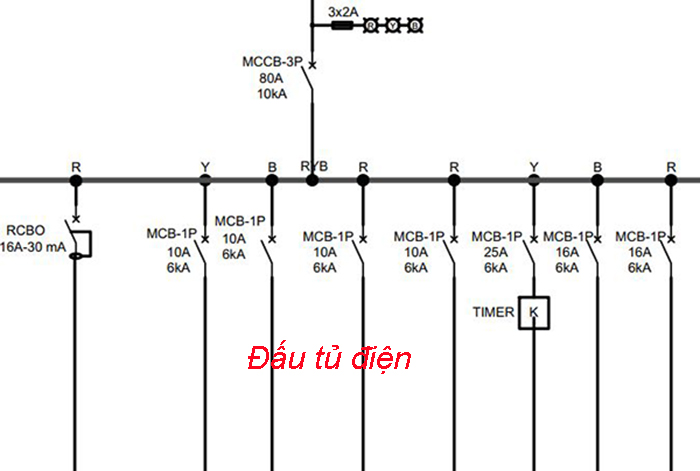

Đấu tủ điện – chia pha nguồn 3 pha

Cách đấu tủ điện đẹp

Để đấu tủ điện đẹp thì người thiết kế phải có nhiều năm kinh nghiệm thiết kế và thi công thì mới vẽ được bản vẽ đẹp và đúng chuẩn, sau đây là các bước để có tủ điện đẹp.

- Cần phải lên layout bản vẽ bố trí thiết bị phù hợp, canh chỉnh khoảng cách cân đối và đủ không gian để đấu dây

- Bấm đầu cos, luồn ống số, chia màu dây

- Sử dụng phụ kiện chuyên dụng

- Sử dụng máng nhựa để đi dây điện

- Cáp ra dô tủ điện cần có cable gland để kín nước kín bụi

- Lắp thêm quạt làm mát nếu tủ điện sinh nhiệt nhiều

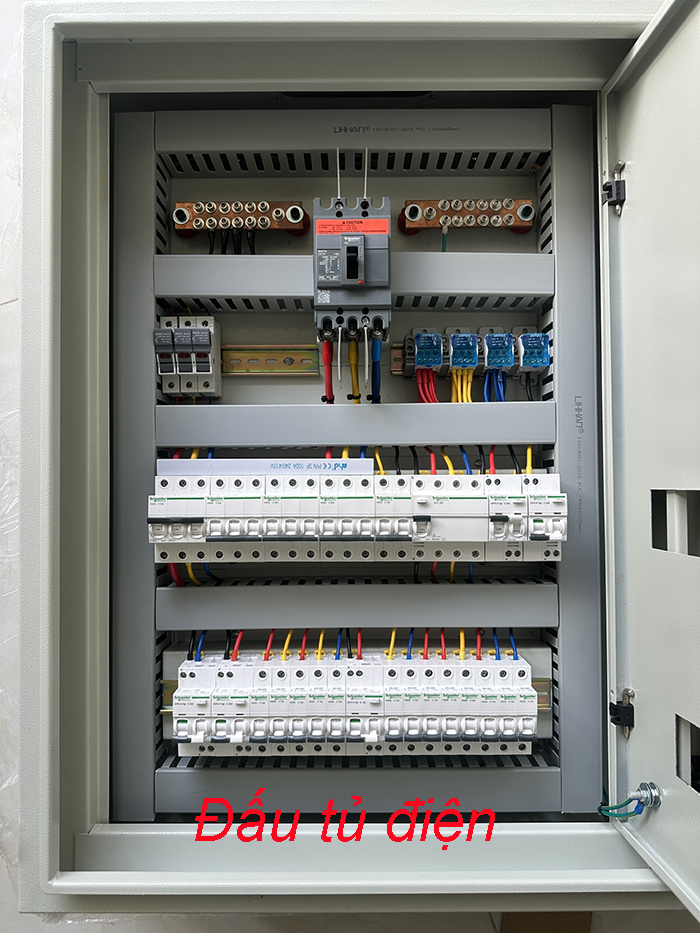

Đấu tủ điện phân phối nguồn

=> xem thêm: tủ điện dân dụng

=> xem thêm: tủ điện điều khiển
